260,00 Kč

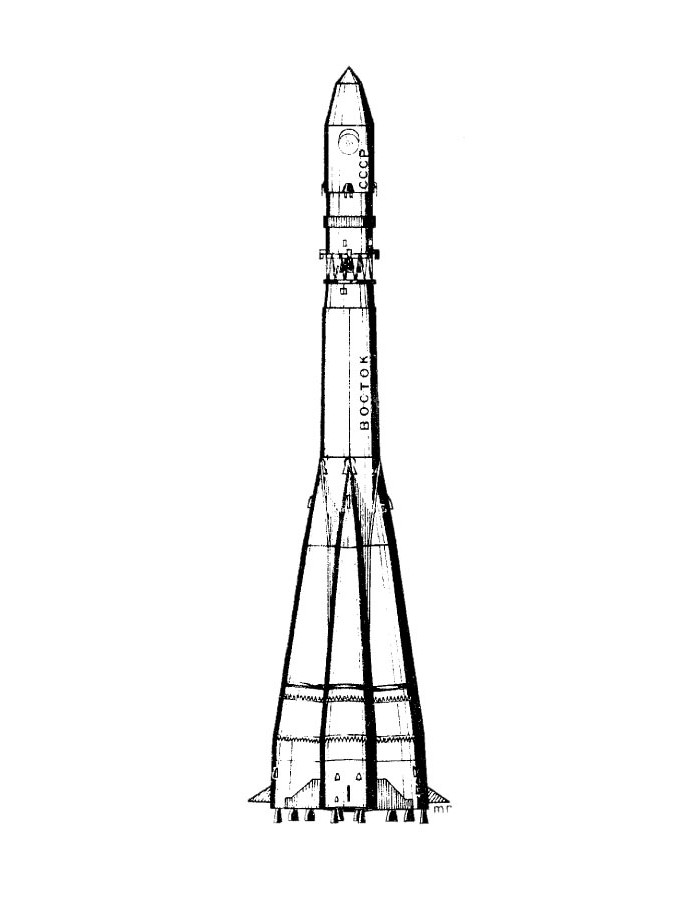

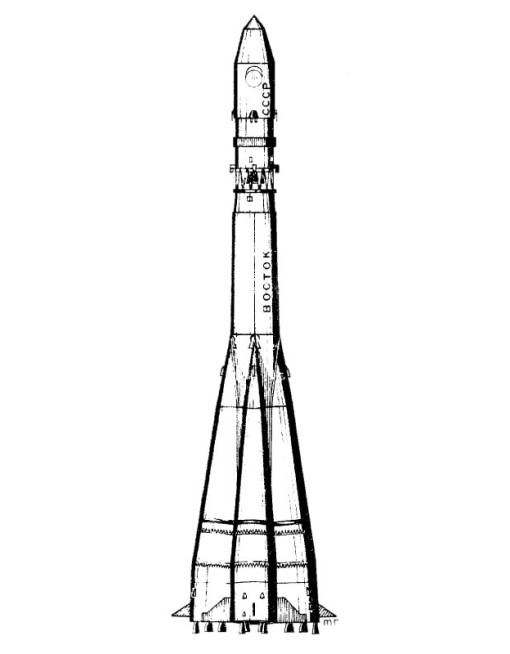

Létající maketa sovětské nosné rakety v měřítku 1:40
Šířka přes stabilizátory | 245 mm |
Délka | 913 mm |
Konstrukce | Karel Jeřábek |
Autor modelu, Karel Jeřábek z Ústí nad Labem, postavil svoji první maketu rakety Vostok již v roce 1970 a získal s ní řadu úspěchů na národních i mezinárodních soutěžích. Na pražské výstavě „Kosmos míru, věda lidstvu“ v roce 1971 si pořídil stovky fotografických záběrů a se sovětskými odborníky vlastnoručně přeměřil některé podstatné míry skutečné rakety, která tu byla instalována. Podle toho potom navrhl, postavil a zalétal novou maketu, s níž vás seznamuje.
Lze předpokládat, že maketu Vostok si postaví podle tohoto plánu – který je svým způsobem světovým unikátem – nejenom raketoví modeláři, ale že bude také vítaným doplňkem do sbírek fanoušků raketové techniky.
Stavba modelu v nakresleném provedení vyžaduje asi 300 hodin pečlivé práce, přičemž je zapotřebí mít k dispozici soustruh. Potřebným doplňkem pro dokonalé povrchové vypracování modelu pro soutěžní hodnocení jsou fotografie skutečné rakety, jež byly uveřejněny jednak v časopise Modelář č. 11/1972, jednak v dalších československých novinách a časopisech. Obecně platí, že obrazových podkladů pro model tohoto druhu není nikdy nadbytek.
I. stupeň tvoří čtyři stejné kuželové části, které jsou soustředěny kolem druhého stupně rakety. Další popis platí pro jeden díl prvního stupně.
Nejprve vysoustružíme z jakéhokoli dřeva nebo jiného přijatelného materiálu trn, který má všechny průměry o 2 mm menší, než je uvedeno na plánu. Na kuželovou část 1 slepíme prkénka 2 mm tlusté balzy na tupo k sobě v šíři odpovídající rozvinutému plášti kužele. Jednu stranu balzy potáhneme tenkým papírem Modelspan (přilakováním nitrolakem) a po zaschnutí ji ponoříme do teplé vody. Důkladně prosáklou balzu stočíme okolo trnu potaženou stranou dovnitř, ovineme důkladně gázou nebo pruhem jiné tkaniny (nikoli gumou, jež se zamačkává), po úplném vyschnutí slepíme stykové místo kuželového pláště na tupo k sobě. Zařízneme větší průměr do roviny na přechodu do válce.
Stejným způsobem zhotovíme i válcovou část 2, kterou na trnu přilepíme na tupo ke kuželové části 1. Tento celek opracujeme na soustruhu tak, aby všechny průměry byly o 0,2 mm menší, než je uvedeno na plánu (pro vrstvu tmelu a laku). Tmelíme kaší z bezbarvého nitrolaku a zásypu Sypsi, vždycky na trnu. Po každém lakování a tmelení přebrušujeme brusným papírem zrnitosti 300. Po dosažení hladkého povrchu sejmeme součást s trnu a do válcové části přilepíme mezikroužek 3, který musí mít již nalakovaný a hladký povrch. Do válcové části pak vyřízneme 2 mm širokou drážku až na kroužek 3; vznikne hladká drážka válcové části. V místě, kde bude ploché vybrání, nalepíme zevnitř balzu 4 tl. 5 mm, kterou zaoblíme podle vnitřního průměru válcové části.
Druhý stupeň uzavírá nahoře díl 59 vysoustružený z balzy. Válcová část o průměru 57 mm je vsunuta do trubky 39. Na kuželové části jsou umístěny detaily 64 až 67 z lipového dřeva, 8 kusů detailů 68, 69 je z dýhy tl. 0,5 mm. V čele dílu 59 jsou vyvrtány otvory o průměru 1,2 mm pro vsazení konstrukce, která je z bambusových třísek opracovaných ve vrtačce na průměr 1,2 mm. Povrchovou úpravu provedeme barevně stejně jako u prvého stupně. Konstrukci je nutné slepovat v přípravku – díly 70 a 71. Do otvorů v dílu 70 nastrkáme bambusové díly 72, nad plamenem ohneme díly 73, ohneme do otvorů v dílu 71, nalícujeme je k dílu 72 a přilepíme díly 72 a 71 k sobě.
